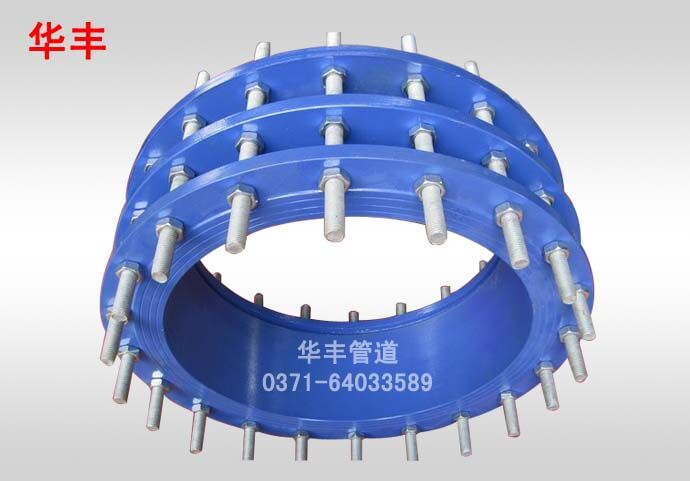

VSSJAF(C2F)型雙法蘭松套傳力接頭

名稱：VSSJAF(C2F)型雙法蘭松套傳力接頭

　　VSSJAF(C2F)型雙法蘭松套傳力接頭，是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭松套傳力接頭不能吸收軸向位移。雙法蘭松套傳力接頭主要用于泵、閥門等附件的松套連接。

雙法蘭松套傳力接頭適用范圍

　　雙法蘭松套傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

雙法蘭松套傳力接頭性能特點：

　　松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

雙法蘭松套傳力接頭安裝說明

　　雙法蘭松套傳力接頭適用兩邊都是法蘭的連接方式，安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

　　松套傳力接頭的材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

　　松套傳力接頭分類有：?jiǎn)伟l(fā)蘭松套傳力接頭、雙法蘭松套傳力接頭、可拆式雙法蘭松套傳力接頭。

VSSJAF(C2F)型雙法蘭松套傳力接頭材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法蘭	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	長螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

公稱通徑	管子外徑	外形尺寸		伸縮量	法蘭連接尺寸
	Dw	L	L1		0.6MPa			1.0MPa
					D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-￠14	185	145	4-￠18
80	89				190	150	4-￠18	200	160	8-￠18
100	108				210	170		220	180
	114
125	133				240	200	8-￠18	250	210
	140
150	159				265	225		285	240	8-￠22
	168
200	219				320	280		340	295
250	273				370	335	12-￠18	395	350	12-￠22
300	325	350	130	65	440	395	12-￠22	445	400
350	377				490	445		505	460	16-￠22
400	426				540	495	16-￠22	565	515	16-￠26
450	480				595	550		615	565	20-￠26
500	530				645	600	20-￠22	670	620
600	630				755	705	20-￠26	780	725	20-￠30
700	720				860	810	24-￠26	895	840	24-￠30
800	820	590	220	130	975	920	24-￠30	1015	950	24-￠33
900	920				1075	1020		1115	1015	28-￠33
1000	1020				1175	1120	28-￠30	1230	1160	28-￠36
1200	1220				1405	1340	32-￠33	1455	1380	32-￠40
1400	1420				1630	1560	36-￠36	1675	1590	36-￠42
1500	1520				1730	1660		-	-	-
1600	1620				1830	1760	40-￠36	1915	1820	40-￠48
1800	1820				2045	1970	44-￠40	2115	2020	44-￠48
2000	2020				2265	2180	48-￠42	2325	2230	48-￠48
2200	2220				2475	2390	52-￠42	2550	2440	52-￠56
2400	2420				2685	2600	56-￠42	2760	2650	56-￠56
