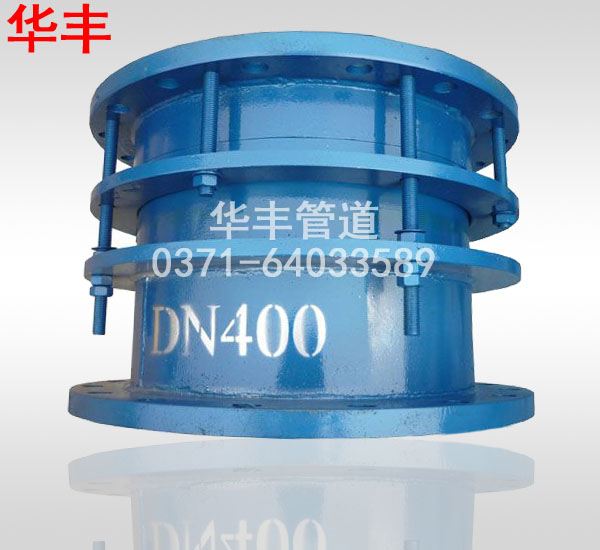

SF型鋼制伸縮器

　　鋼制伸縮器又稱鋼制伸縮節，鋼制伸縮接頭。伸縮器是由本體、密封圈、壓蓋、伸縮短管等主要部件組成，在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其*大伸縮量就起到限位，確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的變形量。套筒式伸縮器內管材料分為鑄鐵（HT、鍍鋅（DX）和鋼制（SF）三種。工作壓力分PN6、PN10、PN16三種。

　　鋼制伸縮器具有良好的綜合性能，它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

安裝簡要說明：

　　在安裝前需松開壓盤螺栓，將伸縮器拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。法蘭連接采用GB4216.3－4126.5標準。如選用其它規格可另行生產。法蘭連接采用GB/T9115-200標準。

0.6MPa 　1.0MPa 　1.6MPa 　2.5MPa

DN	40	50	65	80	100	125	150	200	250	300
*小長度	140	140	160	180	200	200	220	240	260	280
安裝長度	170	170	205	225	250	250	270	290	315	340
*大長度	200	200	250	270	300	300	320	320	370	400

DN	350	400	450	500	600	700	800	900	1000	1200	1400	1600
*小長度	290	300	320	320	350	370	390	420	440	490	520	550
安裝長度	350	360	385	385	415	440	460	495	515	470	605	640
*大長度	410	420	450	450	480	510	530	570	590	650	690	730
