波紋伸縮器

名稱：波紋伸縮器

型 號：DN32-1000

性能特點：

    波紋伸縮器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

    我廠生產各種型號波紋伸縮器，我公司是集波紋伸縮器的研發(fā)和波紋伸縮器的生產于一體的專業(yè)廠家，常年來我公司的波紋伸縮器專家一直專心致力于波紋伸縮器的工作，質量好價格低的波紋伸縮器，給顧客帶來了方便。

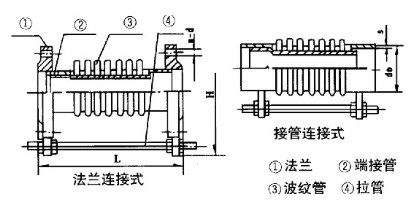

波紋伸縮器安裝數據表

通徑 DN	波數	壓力等級 Mpa					濾紋管	*大	長度mm
0.25		0.6	1	1.6	2.5	有效面積	外徑尺寸	法蘭	接管
軸向補償量 mm/ 剛度 N/mm					cm 2	mm	（mm）	（mm）
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
	16	Nov-50	46/14	41/14	36/32	31/47			244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
	16	50/14	46/22	41/22	36/45	31/55			230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
	16	50/16	46/26	41/35	36/35	31/70			240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
	12	42/16	38/22	38/32	34/40	29/50			260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
	10	53/14	49/17	49/21	43/26	38/33			270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
	10	76/26	74/32	64/40	57/50	49/63			305/381	387/409

更多產品詳情可來電咨詢
聯系人：王先生 13783416000  魏女士 13683712868
